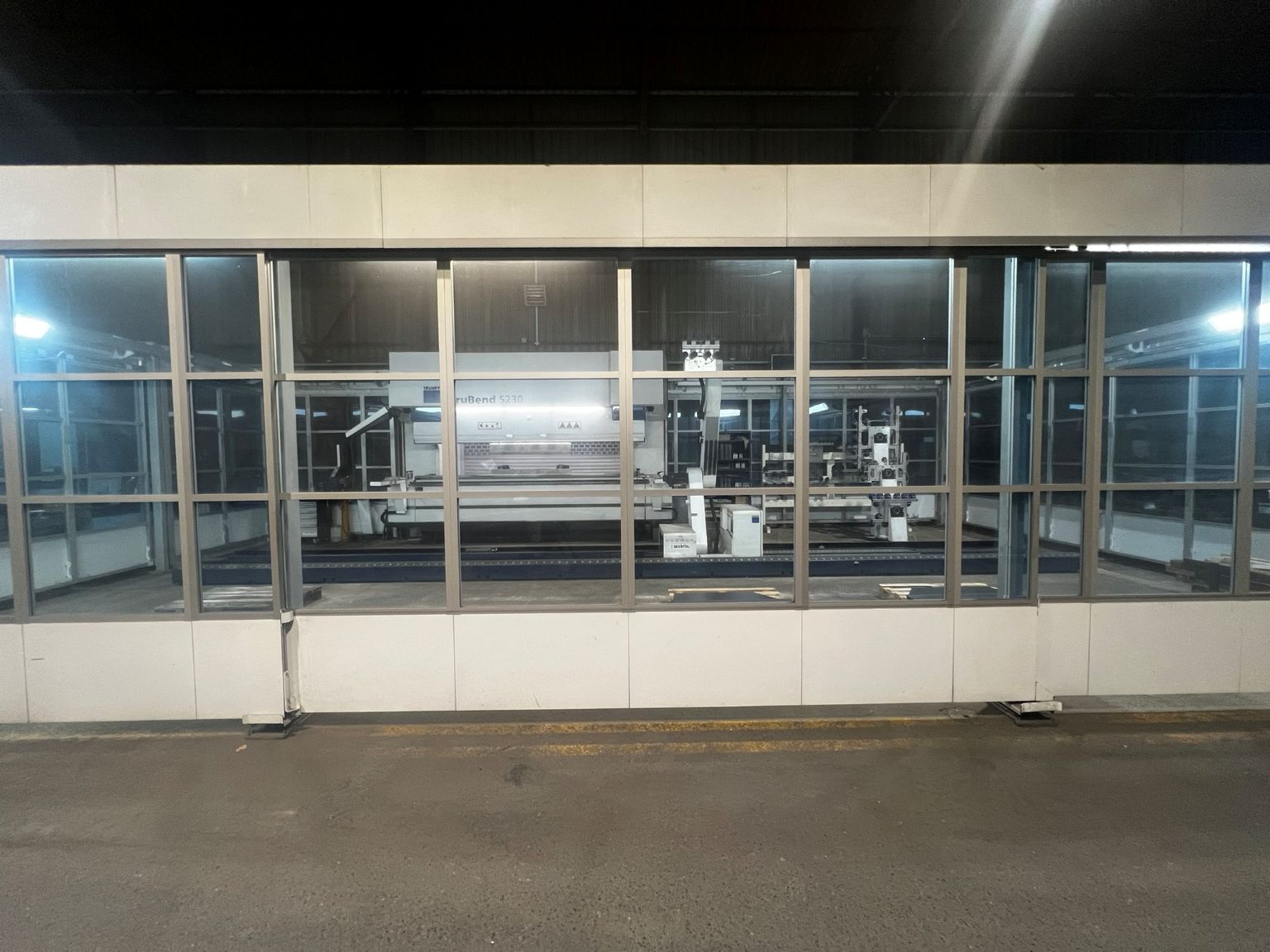

Trumpf TruBend 5230 con BendMaster 150

Disponibile in MACH-TRADE

Cella di piegatura Trumpf TruBend 5000 composta da TruBend 5230 e BendMaster 150 – Usata anno 2018

La TruBend Cell 5000 rappresenta l’apice dell’automazione nella lavorazione delle lamiere, offrendo un’efficace combinazione di macchine per massimizzare l’efficienza e la produttività. Grazie alla sua configurazione modulare, è possibile adattare il flusso di materiale in modo flessibile utilizzando nastri trasportatori e trasportatori di pallet.

La TruBend 5230 è una pressa piegatrice di precisione, dotata delle più avanzate tecnologie Trumpf, progettata per garantire piegature precise e ripetibili. Il BendMaster 150, invece, offre un’automazione affidabile nella manipolazione dei pezzi, consentendo una gestione efficiente e senza intoppi del processo di produzione.

Questa combinazione di macchine permette di ottenere una produzione continua e senza interruzioni, garantendo una qualità costante su ogni pezzo. Sia che tu stia lavorando su lotti piccoli o su produzioni su larga scala, la TruBend Cell 5000 offre la flessibilità e le prestazioni necessarie per soddisfare le esigenze più impegnative del settore.

Investi nell’automazione e nell’efficienza con la cella di piegatura usata Trumpf TruBend 5000 su MACH-TRADE. Contattaci per ulteriori informazioni e per migliorare la tua linea di produzione con questa soluzione avanzata e affidabile.

Produttore TRUMPF
Tipo TruBend cell 5230 S (B03)
Anno 2018
Lunghezza di piegatura 4250 mm
Forza di pressatura 230 tons
Controllo TASC 6000
Corsa 445 mm
Ingresso trave 615 mm
Distanza tra i telai laterali 3680 mm
Gola 420 mm

Configurazione standard macchina

⦁ Telaio robusto interamente in acciaio
⦁ Pistone con trattamento di distensione
⦁ Sospensione sferica del pistone con inclinazione
⦁ Azionamento superiore elettroidraulico con tecnologia a 4 cilindri (motore di azionamento IE3)
⦁ Bilanciamento elettronico della pressione
⦁ Sistema di misurazione: con scale graduate in vetro centrate e compensazione della temperatura.
• Olio idraulico di riempimento nella macchina (lubrificazione a vita)
• Raffreddatore dell’olio
• Raffreddamento del quadro elettrico (scambiatore di calore aria-aria)

Sistema di registro posteriore
• Sistema di registro posteriore a 2 assi
• 2 dita di registro posteriore

Portautensili
• Bloccaggio manuale dell’utensile superiore
• Utensile inferiore idraulico

Bombatura
• Bombatura manuale: integrata nel piano di lavoro, bombatura regolabile manualmente tramite cunei.

Regolazione utensile inferiore
⦁ Regolazione utensile inferiore CNC, programmabile
Sicurezza
⦁ Dispositivi di sicurezza standard

Opzioni di controllo
⦁ TRUMPF TASC 6000
⦁ Controllo macchina tramite connessione di rete

Funzionamento
⦁ Binario di comunicazione: per l’utilizzo di utensili con sensore angolare ACB (modulo) e opzioni Mobile Control
⦁ Pannello di controllo: con pannello LCD, interruttore a pedale per salita, discesa e arresto di emergenza

Attrezzature aggiuntive

Sistema di registro posteriore
⦁ Sistema di registro posteriore a 6 assi

Sistema di bloccaggio
⦁ Bloccaggio idraulico dell’utensile superiore

Opzioni di bombatura
⦁ Bombatura CNC

Opzioni macchina
⦁ Riscaldamento della vasca
⦁ Opzioni aggiuntive TruBend
⦁ Ausilio ottico di impostazione e posizionamento
⦁ Illuminazione posteriore dell’area di lavoro
⦁ Illuminazione anteriore dell’area di lavoro
⦁ Aria condizionata del quadro elettrico
– Temperatura ambiente fino a 50 °C

Automazione

Configurazione standard BendMaster (150)
Macchina

⦁ Stabile Telaio e manipolatore: struttura in alluminio pressofuso, leggera e rigida.
⦁ Carico utile: il carico utile massimo di 150 kg è costituito da pinza e contrappeso. Il peso massimo del contrappeso è di 100 kg.
⦁ Binari di scorrimento: bassi, con struttura saldata e guida stabile. Lunghezza 6000 mm, corsa 4550 mm
• Azionamenti elettrici: servomotori elettrici con riduttore
• Rilevamento doppio foglio
• Sensore foglio
• Cablaggio rotante per un facile cambio pinza
• Giunto pinza
• Sensori per sistema di registro posteriore a 4 assi
• Generazione di vuoto per pinze a ventosa
• Stazione di riposizionamento NC
• Piattaforma per TruBend

Sicurezza
• Recinzione di sicurezza con sportello di accesso

Opzioni di controllo
• Controllo TRUMPF tramite PC con terminale operativo
• Funzionamento comodo con monitor, mouse e tastiera

Opzioni di automazione

Estensione delle guide a pavimento
• Estensione delle guide a pavimento fino a 12 m

Movimentazione materiali
• Sensore per registro posteriore a 6 assi
• Modulo di cambio pinza automatico

Tecnologia pinza a vuoto
• 2 pinze a vuoto
• Kit pinza a vuoto senza separatore

– contiene diversi componenti per assemblare altre 3 pinze
