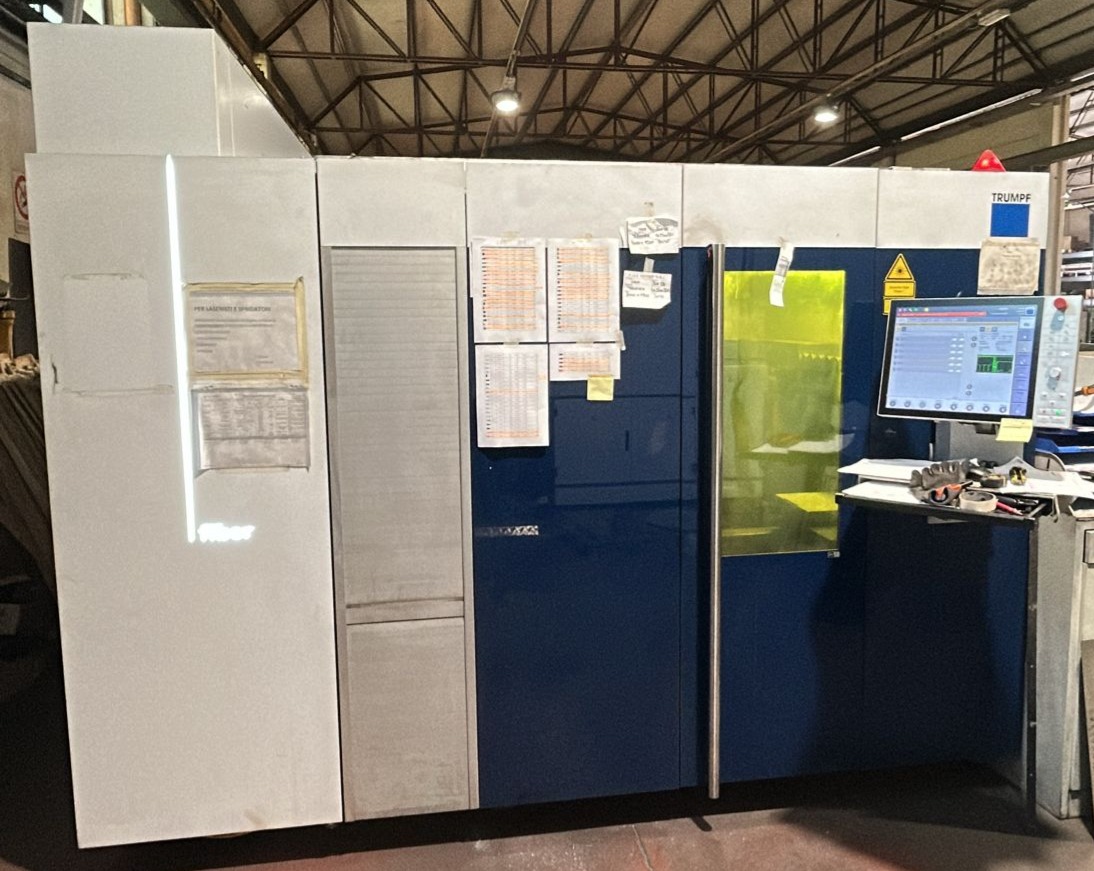

Taglio laser Trumpf TruLaser 3030 L49 fibra 4 kW + Liftmaster Compact Anno 2018

Disponibile in MACH-TRADE

Trumpf TruLaser 3030 L49 fibra watt 4000 anno 2018 con  Liftmaster Compact

N°1 IMPIANTO TAGLIO LASER TRUMPF TRULASER MOD. 3030 FIBER (L49) WATT 4000 USATO ANNO 2018

Campo di lavoro XY (mm) 3000 x 1500

Configurazione macchina base:

Struttura della macchina chiusa: grazie a guide temprate altamente precise vengono raggiunti elevati valori di accelerazione e precisione.

Armadio integrato: un armadio integrato a sinistra delle porte della macchina offre spazio per documenti, utensili e materiali di consumo.

Unità di movimentazione per una lavorazione altamente precisa: la traversa di sostegno e di posizionamento della testa di taglio è costituita da una struttura di elementi saldati a laser.

Azionamento Torque in combinazione con motori lineari: l’azionamento Torque sull’asse X e il motore lineare sugli assi Y e Z garantiscono elevate velocità con precisione.

Refrigeratore: raffreddamento in circuito chiuso del laser e dei motori lineari. L’elevata efficienza del TruDisk ha effetti positivi sulla potenza di raffreddamento impiegata.

Cambio pallet automatico longitudinale: ottima accessibilità alle palette su tre lati. Carico e scarico delle palette contemporaneamente alla produzione. Nel controllo della macchina sono memorizzati i programmi per eseguire i listelli di appoggio delle palette.

Guida del raggio chiusa per contenere fibra ottica laser (LLK): la fibra ottica guida il raggio in modo flessibile dal laser allo stato solido TruDisk all’unità di taglio nella macchina.

Armadi elettrici integrati con illuminazione interna: piazzamento compatto grazie all’armadio elettrico integrato sul lato sinistro della macchina, che garantisce un risparmio di spazio e costi di superficie.

Nastro convogliatore longitudinale: convoglia automaticamente scorie e piccoli pezzi in un contenitore facilmente accessibile dall’esterno.

Pulpito di comando ergonomico con Touchscreen a colori: il touchscreen a colori inclinabile si adatta in modo ideale sia all’operatore che alle condizioni di illuminazione. Il pulpito di comando è collegato alla macchina con un supporto girevole.

Illuminazione vano di lavoro: buona illuminazione dell’area di lavoro mediante lampade industriali.

Diodo laser per il posizionamento della testa di taglio: ausilio ottico per visualizzare sulla lamiera da lavorare o sul punto di separazione del taglio della lamiera il punto di inizio taglio in caso di spostamento del punto zero.

Dispositivo per spruzzo d’olio: lo spruzzo d’olio mirato sui punti di sfondamento evita la formazione di crateri nel taglio di acciaio di spessore elevato.

PierceLine: con il PierceLine il processo di sfondamento è regolato indipendentemente dal tipo e dallo spessore del materiale.

FocusLine: consente una regolazione da programma del punto focale in funzione dello spessore e del materiale da tagliare.

NitroLine: sistema di taglio con azoto ad alta pressione.

PlasmaLine (sensore plasma): Il sensore al plasma aumenta la qualità di taglio, diminuisce l’usura e aumenta la sicurezza di processo durante la lavorazione di spessori elevati acciaio inox, alluminio e acciaio da costruzione.

Pulizia automatica dell’ugello: l’ugello viene automaticamente pulito, tramite una piastra a spazzole montata sul cambio pallet.

Pacchetto taglio Ottone: contiene le tabelle di taglio con il gas di taglio azoto.

Lavorazione multiformato: la funzione permette lo sfruttamento ottimale dell’ampio campo di lavoro anche per la lavorazione di piccoli formati.

Laser TRUMPF

Laser esterno allo stato solido TruDisk 3001 con n°1 uscita per fibra ottica LLK: | laser allo stato solido TRUMPF TruDisk sono laser a disco pompati a diodi con lunghezza d’onda da 1,03 um ed un’eccellente qualità del raggio. Proprio nella lamiera sottile mostrano la loro forza e concorrono a mantenere bassi i costi dei pezzi lavorati.

Eccitazione a diodi: i diodi assolvono la funzione del generatore ad alta frequenza ed eccitano il laser allo stato solido TruDisk.

Controllo della potenza laser: la potenza laser viene regolata in funzione della velocità di avanzamento.

Testa di taglio:

Unità di taglio universale: la guida del raggio a fibra trasporta il raggio laser direttamente nell’unità di taglio universale, con cui vengono tagliati tutti gli spessori.

Strategia di taglio a testa unica: con una testa di taglio è possibile tagliare lamiere di ogni spessore.

ControlLine: la regolazione capacitiva dell’altezza e del processo mantiene costante la distanza tra ugello e lamiera durante il taglio, anche in presenza di lamiere non perfettamente piane.

Controllo numerico:

Semplice programmazione per officina: la programmazione per officina integrata nel controllo permette una rapida realizzazione del programma direttamente dai dati delle geometrie disponibili.

Veloce ripresa della produzione: il modulo della ripresa veloce della produzione consente di riprodurre pezzi singoli da un programma già esistente, senza dover riprogrammare il tutto.

Controllo Sinumerik 840D SL: controllo aperto con interfaccia operatore sviluppato da TRUMPF su base Sinumerik 840D SL.

Monitor a colori 19″ touchscreen: un display a colori di buona qualità TFT (Thin Film Transistor) posizionato sul pannello di controllo.

Tabelle tecnologiche integrate: tutti i dati tecnologici sono riportati sotto forma di tabelle.

Spegnimento automatico: dopo un intervallo di tempo che è possibile definire la macchina viene messa in ” standby”.

Pressione programmabile del gas di taglio: avviene, da programma, mediante una valvola di regolazione della pressione del gas di taglio comandata sulla base dei diversi materiali e dello spessore del materiale.

Microweld: piccoli punti di saldatura congiungono il pezzo finito al grigliato residuo.

FastLine: ottimizza l’intero processo di taglio e ne massimizza la produttività.

AdjustLine: agevola il taglio di materiali con caratteristiche qualitative inferiori, riducendo gli scarti.

FlyLine: veloce e preciso processo di taglio “al volo” del laser senza arresto degli assi.

Teleservice via internet: mettersi in contatto direttamente con il Service di TRUMPF tramite collegamento internet a banda larga. Sono possibili tempi di reazione rapidi e i tempi di fermo macchina vengono ridotti.

Trasferimento dati:

Collegamento alla rete Ethernet tramite porta RJ45 ed interfaccia USB: il controllo della macchina è dotato come standard di un’interfaccia USB e di una porta Ethernet RJ45.

Sicurezza:

CE: la macchina è conforme ai requisiti di salute e di sicurezza ai sensi della Direttiva Macchine CE e viene fornita con il marchio CE.

Fotocellule: barriere di sicurezza a più raggi per la protezione dell’impianto.

Sistema di aspirazione a più camere

Tetto apribile: garantisce elevata sicurezza del laser e aspirazione efficiente

Ampliamenti configurazione

Opzioni sorgente laser

Laser esterno allo stato solido TruDisk 4001 con 1 uscita fibra ottica

La fornitura del TruDisk 4001 comprende le seguenti opzioni:
-BrightLine fiber
-Fusion Cut
-HighSpeed

Ampliamenti configurazione macchina

Dispositivo cambio ugelli: al cambio della tipologia del materiale e dello spessore lamiera il dispositivo automatico comandato da programma impiega l’ugello corretto.

Nastro convogliatore sfridi con contenitore posizionato a DESTRA della macchina: convoglia scorie di lavorazione e piccoli pezzi in un contenitore posto accanto alla macchina.

Automazione di carico e scarico automatico LiftMaster Compact
