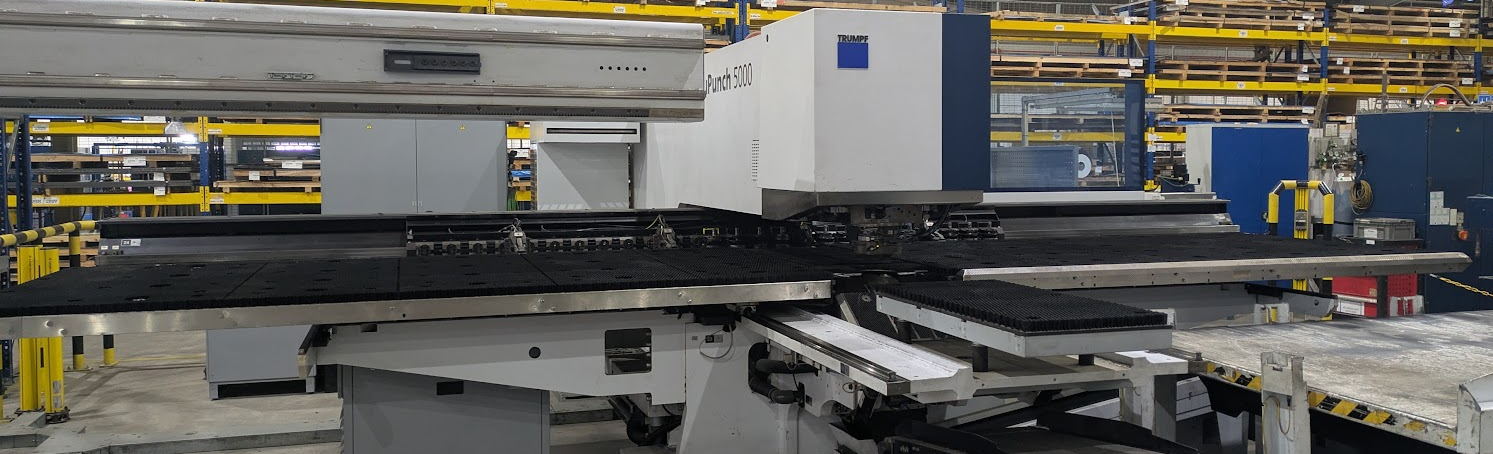

Punzonatrice Trumpf TruPunch 5000-1600 FMC (S12)

Disponibile in MACH-TRADE

n. 1 Punzonatrice usata Trumpf TruPunch 5000-1600 (S12) FMC con carico e scarico automatico Anno 2017

Tipo: TruPunch 5000 – 1600 (S12)
Area di lavoro: 3050 x 1550 mm
Forza di punzonatura: 22 a
Controllo: Siemens Sinumerik 840 D
Spessore max. lamiera: 8 mm
Max. Peso del materiale: 230 kg

CONFIGURAZIONE
Configurazione standard

Stabile struttura a C per un facile accesso
Guida a coordinate per lavorazioni ad alta precisione
Magazzino lineare con quattro morsetti
Azionamenti con servomotori trifase esenti da manutenzione
Unità di riposizionamento con estrattore programmabile
Tavole con cuscinetti a sfera
Scomparto pezzi 500 x 500 mm
Contenitore pezzi buoni
Azionamento su richiesta
Meccanismo di spegnimento automatico
Prima posizione del perno di indice lato interno (lato destro)
Stazione di punzonatura
Testa di punzonatura elettroidraulica
Adattatore utensile singolo girevole
Piedino programmabile
Sensore di posizione dell’estrattore
Compensazione della lunghezza utensile
Contatori della frequenza di corsa del punzone e della frequenza di corsa del filetto
Lubrificazione a spruzzo per punzoni
Rimozione sfrido a vuoto con monitoraggio delle condizioni
Formatura
Monitoraggio del livello di riempimento della lubrificazione di maschiatura e utensile
Controllo
Controllore aperto basato su Sinumerik 840D Solutionline
Pannello di controllo con touch screen TFT da 19″
Programma NC Gestione
Piano di produzione
Dati tecnologici integrati
Trasmissione dati
Interfaccia USB e connessione di rete
Sicurezza
Marcatura CE
Barriere fotoelettriche multiraggio
Arresto idraulico rapido
Rilevamento collisioni lamiera

Attrezzature aggiuntive:

Opzioni di punzonatura
Funzione MultiTool
Funzione MultiShear
Funzione MultiBend
Funzione maschiatura incluso monitoraggio rottura contafili
Funzione marcatura bordatura rapida
Funzione incisione
Funzione sbavatura e tecnologia a rulli
Calibrazione corsa adattiva
Stripline
Smart Punch Monitoring (controllo rottura punzone) con funzione di riconoscimento formato lamiera
Matrice attiva
Lubrificazione a spruzzo della matrice con monitoraggio del livello di riempimento
Opzioni macchina
Pinze retrattili
Pinze ad apertura singola (ciascuna)
Pinze ad altezza regolabile (ciascuna)
Sensore per scivolo pezzi
Installazione su cuscini d’aria
Trasportatore trucioli con contenitore ribaltabile
Opzioni per la lavorazione di lamiere sottili
Tavoli a spazzole con ausilio di carico e scarico
Dispositivo di soffiaggio per pezzi di piccole dimensioni
Sfera di aspirazione variabile rimozione
Automazione

SheetMaster
Configurazione standard SheetMaster AS 15 Sistema di movimentazione fogli multifunzionale per la lavorazione automatizzata di formati foglio fino a 3000 x 1500 mm
Stazione di carico con magneti di ventilazione
Telaio a ventose 3000 x 1500 mm
Ventose con staccatore
Sensore di vuoto per ogni circuito
Sensore di spessore foglio per controllo doppio foglio
Chiusura pinza automatica

GripMaster
Configurazione standard Componente di automazione per la rimozione di griglie di scarto 3000 x 1500 mm
Rimozione di griglie di scarto e strisce rimanenti con GripMaster
Impilamento automatico delle griglie di scarto nella posizione specificata su un tavolo a forbice
La rimozione della griglia di scarto avviene quasi contemporaneamente al caricamento di una nuova lamiera
Monitoraggio del processo tramite sensori nelle pinze della griglia
Pallet ribaltabile per griglie 3000 x 1500 mm
SortMaster Box
Configurazione standard SortMaster Box B4 Unità di smistamento automatico dei pezzi
Unità di smistamento con 4 contenitori
Rimozione e smistamento automatici dei pezzi direttamente dallo scivolo
Dimensioni massime dei pezzi 500 x 500 mm
Consente, a scelta, una facile sostituzione dei contenitori senza interrompere la produzione
ToolMaster Linear
ToolMaster Linear con 18 stazioni utensili
Capacità estesa per 18 stazioni utensili
Predisposizione utensili parallelamente alla produzione
Sistemi di carrelli con trasmissione a cinghia (3000 x 1500 mm)
Scarico a doppio carrello con interfaccia di magazzino
Per raddoppiare la capacità di stoccaggio dei pezzi finiti
Smistamento dei pezzi in combinazione con SheetMaster
I pezzi finiti vengono scaricati praticamente parallelamente alla produzione
