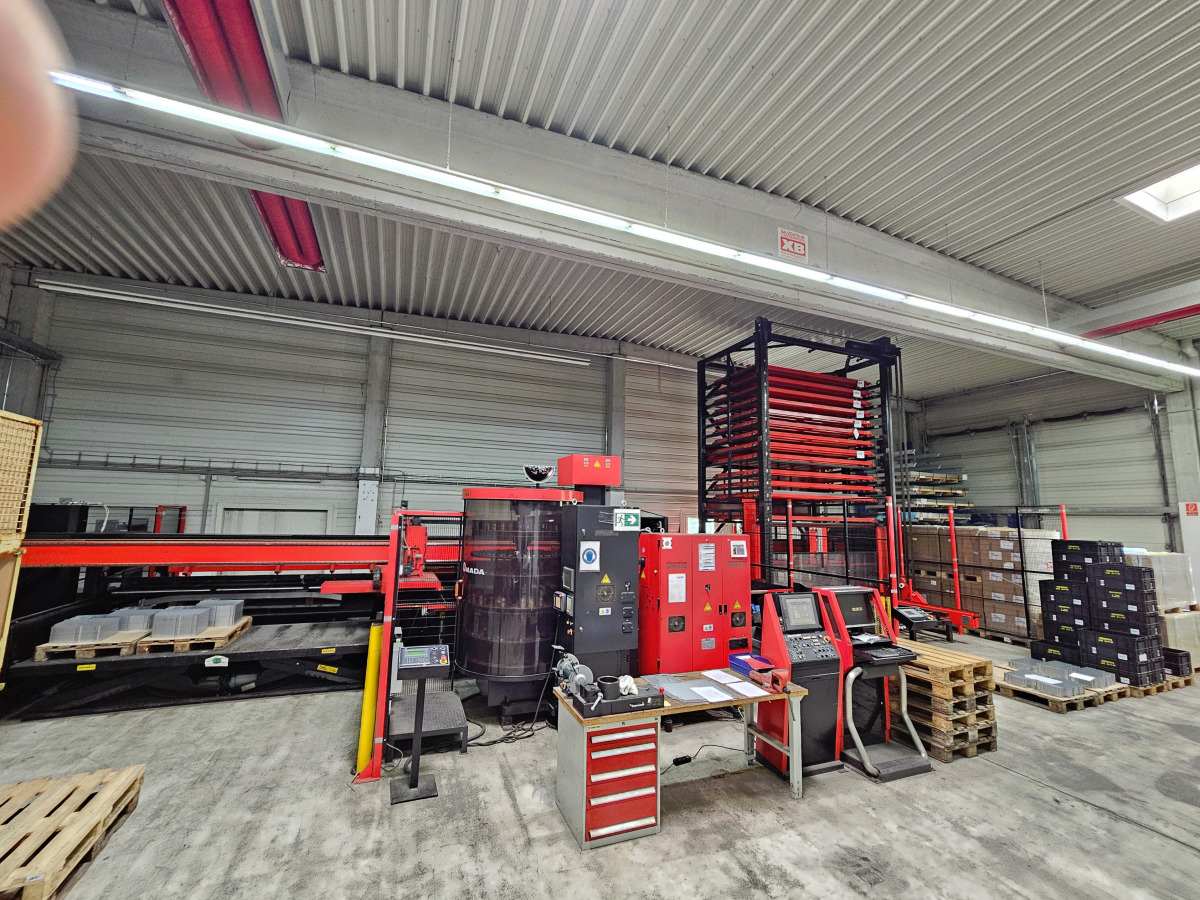

Punzonatrice Amada EMZ 3610 NT

Disponibile in MACH-TRADE

n. 1 Punzontrice Amada EMZ 3610 NT + Maschiatura + PDC II + ASL 300 + PR UL III anno: 2007

Dati tecnici:

Controllo: AMNC-F
Forza di punzonatura: 300 kN
Area di lavoro X/Y: 2500 x 1525 mm
Con riposizionamento: 5000 x 1525 mm
Spessore max lamiera: 4,5 mm (acciaio dolce)
Max. Peso massimo di carico tavola: 160 kg
Velocità di avanzamento X/Y: 100 / 80 m/min (128 m/min simultanei)
Tolleranza di posizionamento: +/- 0,1 mm
Numero di stazioni nella torretta Z: 45 Stazioni AutoIndex: 4 (2 x B, 2 x C)
Velocità di avanzamento torretta: 30 1/min
Max. Numero di colpi: 1000/min
Telaio macchina: Telaio a ponte
Azionamento punzonatura: servoelettrico Twin Drive Azionamenti torretta + tavola: Servomotori AC
Morsetti: pneumatici
Allacciamento elettrico: 400V / 50Hz
Consumo elettrico: 1kW – 7kW
Consumo aria macchina: 250 l/min
Consumo aria Air Jet
Vuoto: 250 l/min Peso macchina: 23
Unità di maschiatura: 8 stazioni Stazione 1: T411 (M8, passo 1,25) Stazione 2: T412 (M6, passo 1,0) Stazione 3: T413 (M5, passo 0,8) Stazione 4: T414 (M4, passo 0,7) Stazione 5: T415 (M3, passo 0,5) Stazione 6: T416 (M3, passo 0,5) Stazione 7: T417 (M2,5, passo 0,45) Stazione 8: T418 (M2,5, passo 0,45)
PDC II (cambio utensile): 220 stazioni, di cui: – 120 x stazione A – 80 x stazione B – 12 x stazione C – 8 x stazione D/E Tempo di cambio utensile: 12 – 40 secondi per utensile Sistema di indirizzamento statico Peso: 5.000 kg Durante il cambio utensile, punzoni e matrici possono essere sostituiti in parallelo oppure solo le matrici. È possibile associare fino a 3 matrici a ciascun punzone.

Torre di carico e stoccaggio ASL 300: Dimensioni min. lamiera: 1000 x 300 mm Dimensioni max. lamiera: 3000 x 1500 mm Tempo di cambio pallet: 75 s Peso max. pallet: 3000 kg Numero di pallet: 14 pezzi Spessore materiale: 0,5 – 8,0 mm Max. Velocità di avanzamento traslazione carico: 70 m/min Numero di ventose: 34 pezzi Controllo doppio foglio: sì, con rilevatore di spessore foglio Consumo aria: 600 l/min, pressione di ingresso 6 bar Collegamento elettrico: 400 V

Unità di scarico Rimozione pezzi PR III UL 300: Dimensioni pezzo min. / max.: 150 x 150 mm / 2500 x 1000 mm Spessore lamiera: 0,5 – 3,0 mm (4 mm per la serie EM) Peso massimo del pezzo: 50 kg Dimensioni tavolo di stoccaggio: 3400 x 1400 mm Dimensioni minime del pezzo per pinze di scarico: 1600 x 300 mm Dimensioni massime del pezzo per pinze di scarico: 3000 x 1500 mm Altezza massima pila tavolo scheletro: 450 mm Peso massimo tavolo scheletro: 2000 kg Altezza massima pila tavolo di stoccaggio: 450 mm Peso massimo tavolo di stoccaggio: 4000 kg Velocità di avanzamento direzione X / Y: 180 / 90 m/min Consumo aria: 1000 l/min, pressione di ingresso 6 bar Collegamento elettrico: 400V
